|
项(xiang)目(mu) |
指标 |
||||||
|
厚度(du) |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
密度 |
≥0.940 |
||||||
|

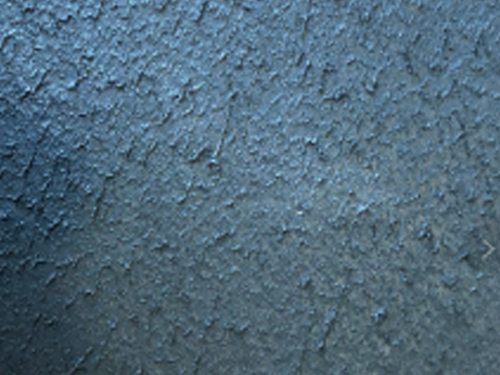

毛(mao)糙(cao)高度mm |
≥0.25 |
||||||
|
拉伸屈(qu)服(fu)强度（纵向、横(heng)向）N/mm |
≥11 |
≥15 |
≥18 |
≥22 |
≥29 |
≥37 |
≥44 |
|
拉(la)伸断裂强度（纵(zong)向、横向）N/mm |
≥8 |
≥10 |
≥13 |
≥16 |
≥21 |
≥26 |
≥32 |
|
屈服伸长率（纵向(xiang)、横向(xiang)）% |
≥12 |
||||||
|
断裂(lie)伸长率（纵向、横向）% |
≥100 |
||||||
|
直(zhi)角(jiao)撕裂负(fu)荷（纵向(xiang)、横向(xiang)）N |
≥93 |
≥125 |
≥160 |
≥190 |
≥250 |
≥315 |
≥375 |
|
穿刺强(qiang)度(du)N |
≥200 |
≥270 |
≥335 |
≥400 |
≥535 |
≥670 |
≥800 |
|
拉伸负荷应力开裂（切(qie)口恒载拉伸法(fa)）h |
≥300 |
||||||
|
炭黑含量(liang) |
2.0-3.0 |
||||||
|
炭黑分散度 |
10个数据中(zhong)3级不多余1个，4级、5级不允许 |
||||||
|
氧化诱(you)导时间OIT |
常年氧化(hua)诱导时间(jian)≥100 |
||||||
|
高(gao)压氧化诱导(dao)时间≥400 |
|||||||
|
85℃烘箱(xiang)抗老(lao)化（90d后常(chang)压OIT保留率）% |
≥55 |
||||||
|
紫外线(xian)照射1600h后， OIT的(de)保(bao)留(liu)% |
≥50 |
||||||
